Naše výrobní divize pokrývají široké spektrum výrobních technologií, od přesného CNC obrábění a kovoobrábění až po pálení, ohraňování a svařování.

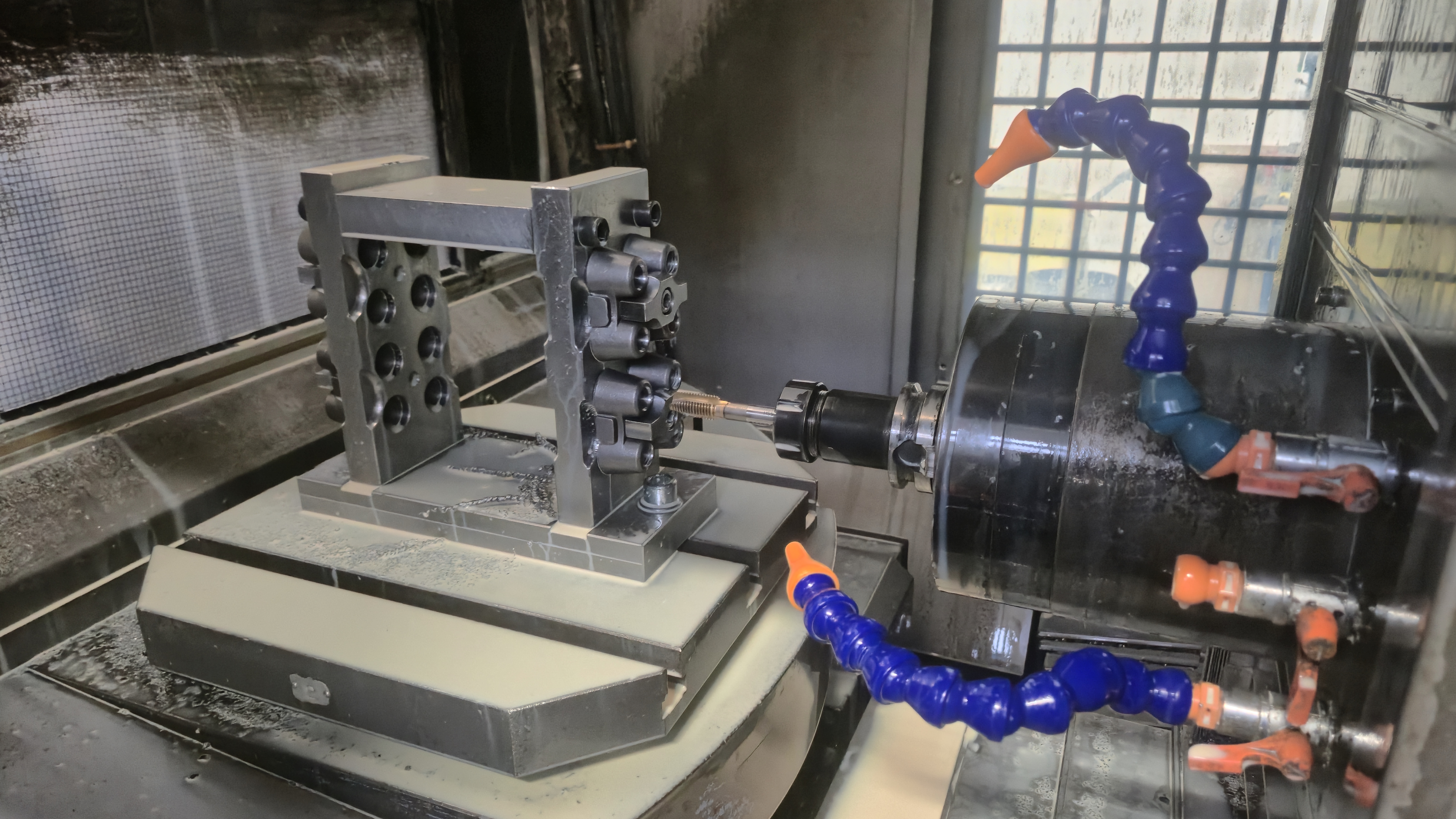

FOTIZON Kopřivnice
Divize CNC obrábění a kovoobrábění
Jsme česká strojírenská společnost specializující se na přesné CNC obrábění kovových a plastových dílů.
Disponujeme moderním parkem vysokoprodukčních obráběcích center a soustruhů určených pro kusovou i sériovou výrobu.
Zajišťujeme výrobu dílů dle výkresové dokumentace, 3D modelů i podle dodaného vzorku.
Máme zkušenosti s výrobou technicky náročných součástí, včetně replik a náhradních dílů agregátů historických vozidel.
Dodáváme hotové funkční díly připravené k montáži.
Přesné CNC obrábění pro kusovou i sériovou výrobu
Zajišťujeme přesné a efektivní CNC obrábění pro technicky náročné díly, včetně finálního opracování odlitků a výkovků.
CNC frézování
CNC soustružení
Kusová a sériová výroba
Obrábění složitých tvarových dílů
Kompletní finální opracování odlitků a výkovků
Odlitky ve spolupráci s prověřenými slévárnami
Ve spolupráci s prověřenými slévárnami zajišťujeme výrobu odlitků následujícími technologiemi.
Odlitky do pískových forem
Materiály: šedá litina, tvárná litina, konstrukční oceli, nerezové oceli, bronz, mosaz, slitiny hliníku.
Zajišťujeme výrobu modelového zařízení nebo návrh a výrobu 3D tištěných částí forem. Technologie je vhodná pro konstrukčně náročné díly a umožňuje velmi rychlou cestu od návrhu po hotový odlitek.
Přesné lití (metoda vytavitelného modelu)
Materiály: ocel, nerez, bronz, mosaz, slitiny hliníku.
Vhodné pro tvarově složité díly s vyšší rozměrovou přesností a menší potřebou následného obrábění. Zajišťujeme formy pro kusovou i sériovou výrobu.
Odstředivé lití do silikonových forem
Drobné odlitky ze slitin zinku. Vhodné pro menší a přesné tvarové součásti.
Šedou litinu lijeme v kooperaci a obrábíme z ní odlitky.
Strojní vybavení
Stroje
Přehled našeho strojního vybavení pro soustružnické a frézovací operace.
Soustruhy
| Typ | Zobrazení | Točný průměr [mm] | Točná délka [mm] | Popis a vhodnost použití |
|---|---|---|---|---|

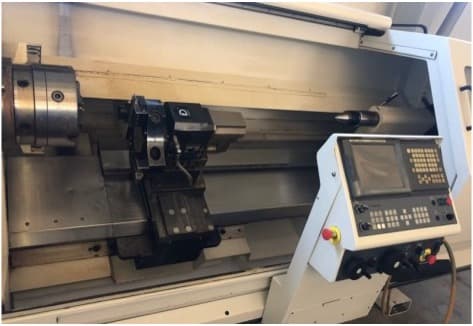

| Harrison ALPHA 1550U |  | 550 | 1500 | CNC soustruh, vhodný pro soustružení kusových a malosériových dílů i větších rozměrů. |
| Harrison Tornado TA50 |  | 170 | 300 | CNC soustruh, vhodný pro soustružení středních a velkých sérií dílů. Podavač, soustružení z tyčí průměru do 42 mm. |
| Harrison Tornado T4 |  | 230 | 300 | CNC soustruh, vhodný pro soustružení středních a velkých sérií dílů. Soustružení kusových dílů ve sklíčidle. |
| Harrison Tornado T6M |  | 215 | 300 | CNC soustruh, vhodný pro soustružení středních a velkých sérií dílů. Podavač, soustružení z tyčí průměru do 42 mm. C osa a poháněné nástroje pro vrtací, závitovací a frézovací operace i mimo osu soustružení. |
| Haas Mini Lathe |  | 26 | 150 | CNC soustruh, vhodný pro soustružení středních a velkých sérií dílů. Soustružení z tyčí průměru do 26 mm. |
| Miyano BX26S (2 ks) |  | 26 | 70 | Dlouhotočný CNC soustruh, vhodný pro soustružení velkých sérií dílů i značné složitosti. C osa a poháněné nástroje, protivřeteno. Soustružení z tyčí průměru do 26 mm. |
| Poly Gim DIAMOND 32CSL (3 ks) |  | 32 | 250 | Dlouhotočný CNC soustruh, vhodný pro soustružení velkých sérií dílů i značné složitosti. C osa a poháněné nástroje, protivřeteno. Soustružení z tyčí průměru do 32 mm. |
Frézky
| Typ | Zobrazení | X [mm] | Y [mm] | Z [mm] | Popis a vhodnost použití |
|---|---|---|---|---|---|
| KIRA KN40HB 2APC |  | 500 | 400 | 400 | Horizontální CNC frézka s dvěma otočnými stoly (na jednom se obrábí, na druhém příprava). Vhodná pro sériovou výrobu. |

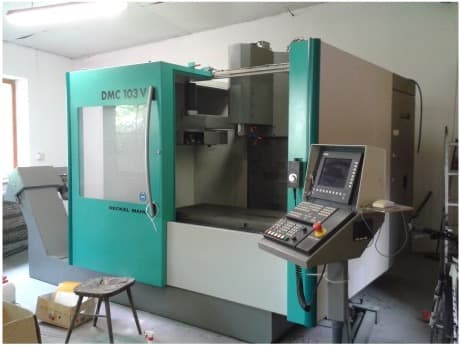

| DECKEL MAHO DMC103V |  | 1000 | 600 | 550 | Vertikální 3osá CNC frézka. |
Výroba ocelových výkovků včetně následného CNC obrábění
Zajišťujeme výrobu ocelových výkovků včetně následného CNC obrábění.
Technologie je určena pro větší série zejména mechanicky namáhaných dílů vyžadujících vyšší pevnost a houževnatost.
FOTIZON Řevnice
Divize pálení, ohraňování a svařování
Divize FOTIZON Řevnice se zaměřuje na zpracování kovových materiálů v širokém rozsahu technologických operací, od svařování přes ohraňování až po přesné pálení, vysekávání, odjehlení a povrchové úpravy.
Výrobní zázemí zahrnuje moderní zařízení pro přesnou a efektivní výrobu, včetně automatizovaných pracovišť a technologií pro náročné průmyslové zakázky.
Hlavní technologické oblasti
Svařování kovových materiálů včetně nerezu a hliníku
MIG/MAG/MMA/TIG svařování včetně automatizovaného robotického svařovacího pracoviště
Laserové svařování kovových materiálů
Ohraňování na přesných ohraňovacích lisech Bystronic
Přesné pálení kovových polotovarů včetně nerezu, hliníku, mědi a bronzu
Vysekávání
Odjehlení všech typů kovových materiálů i s Fiber folií
Povrchové úpravy včetně lakování, zinkování, černění a pasivace

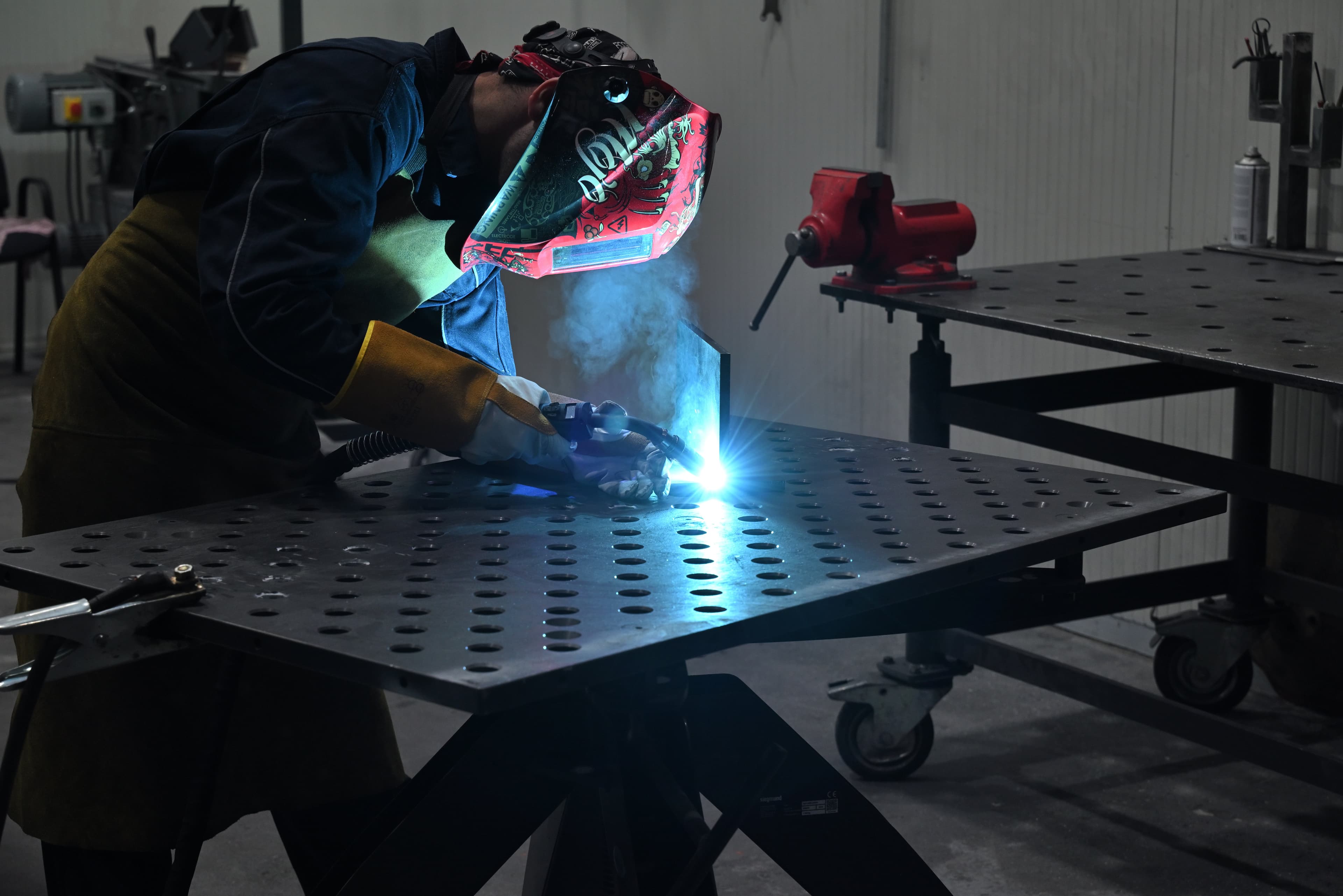

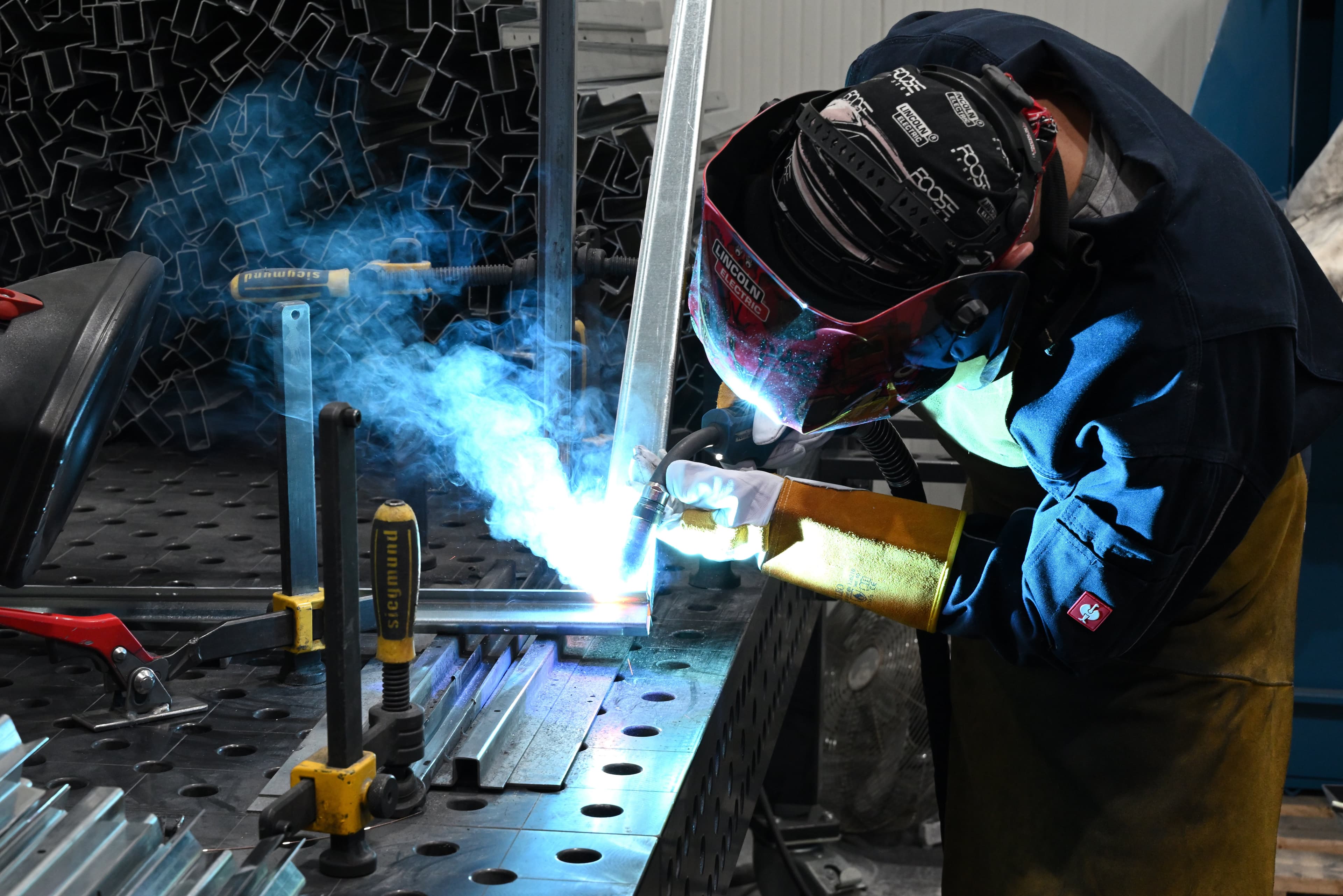

Svařování kovových materiálů včetně nerezu a hliníku
MIG/MAG/MMA/TIG svařování včetně automatizovaného robotického svařovacího pracoviště.
Pracoviště je vhodné také pro tenké plechy a speciálně pozinkované materiály.
| Stroj | Parametry pracoviště | Max. rozměry výrobku |
|---|---|---|
| Robot CLOOS QRC 350 | Svářecí zdroj QINEO NEXT 456 Motion 2x manipulátor WP - DH - TC - 5kN - horizontální rotace Hořák s technologií Motion - vhodný na tenké plechy, speciálně pozinkované | 1500 mm x 2500 mm |

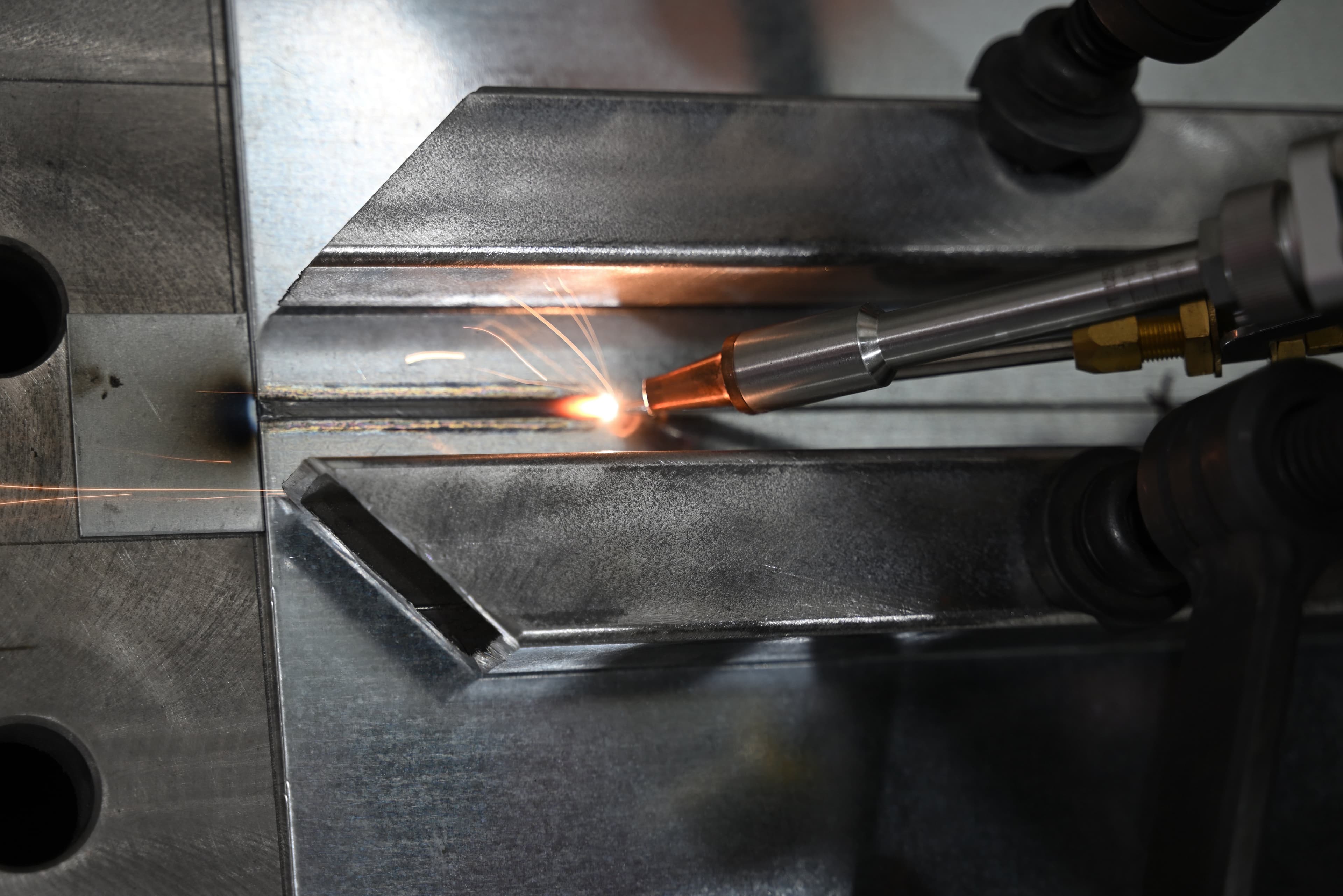

Laserové svařování
Laserové svařování kovových materiálů včetně automatizovaného robotického svařovacího pracoviště.

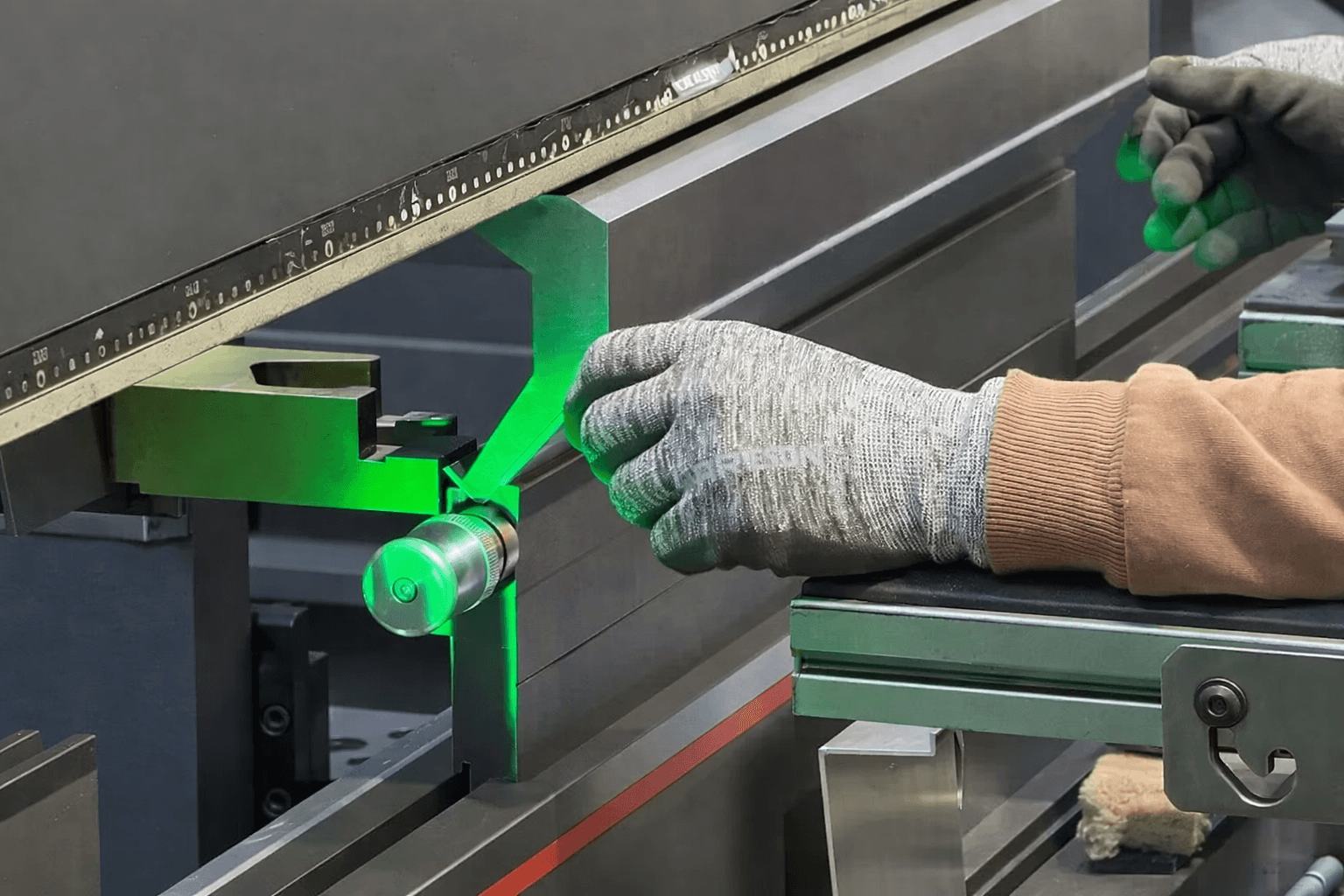

Ohraňování na přesných ohraňovacích lisech
Přesné ohraňování na lisech Bystronic pro různé typy materiálů a tlouštěk.
| Stroj | Max. rozměry výrobku | Max. stroke | Lisovací síla |
|---|---|---|---|
| Bystronic Hämmerle 3P 225 | 4100 x 1500 mm | 400 mm | 225 T |
| Bystronic Xpert 250 | 4100 x 1500 mm | 400 mm | 250 T |
Min. tloušťka plechu 0,5 mm.
Ohýbací rádiusy 1 mm, 2,5 mm, 3 mm, 6 mm, 8 mm.

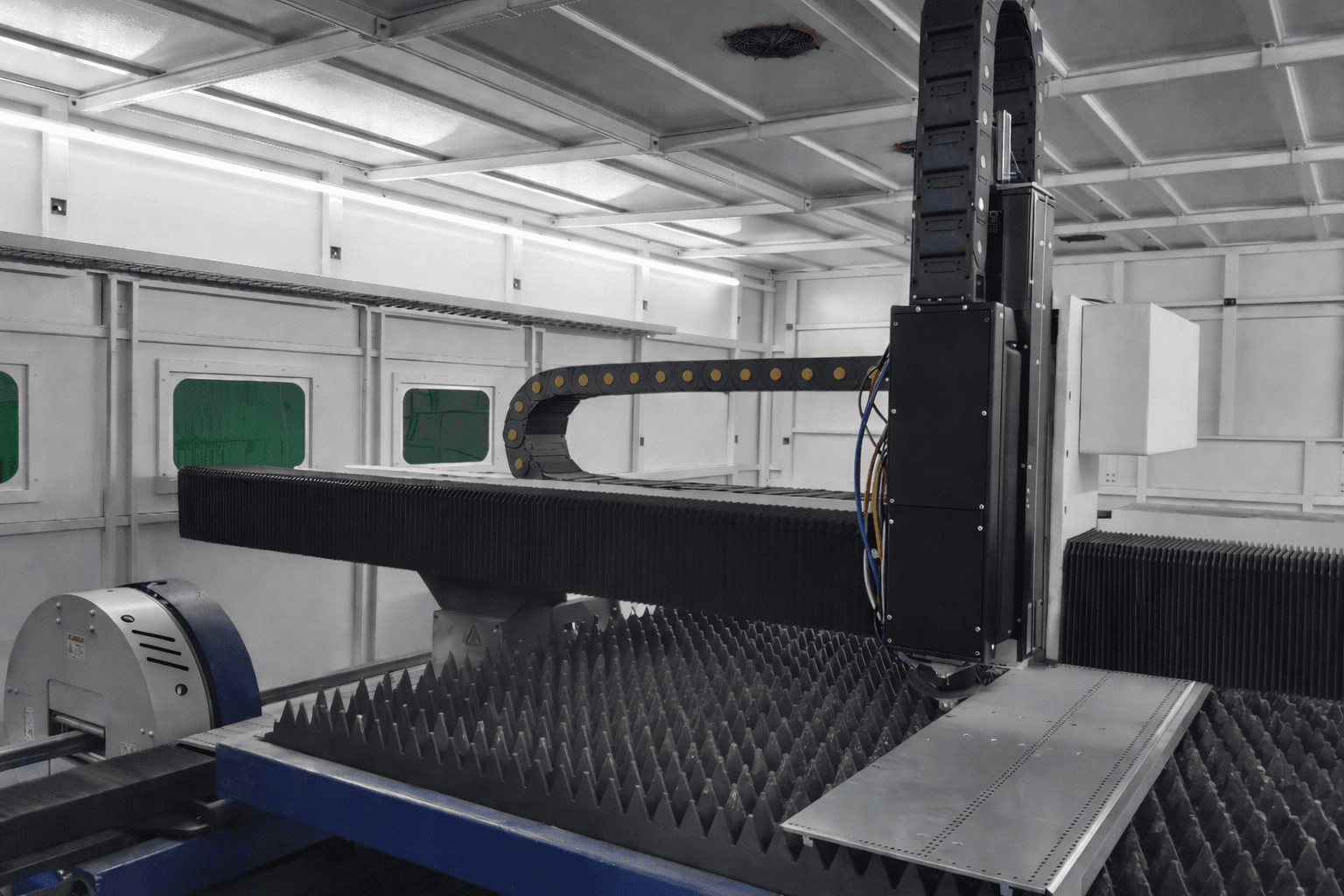

Přesné pálení kovových polotovarů
Pálení plechů, profilů a trubek včetně nerezu, hliníku, mědi a bronzu.
| Stroj | Parametry (max/min délka, max/min tloušťka) | Max. rozměry výrobku |
|---|---|---|
| Fiber 4020 BSTS 12 kW | Tloušťka od 0,5 do 50 mm | Formát plechu 4000x2000 mm |

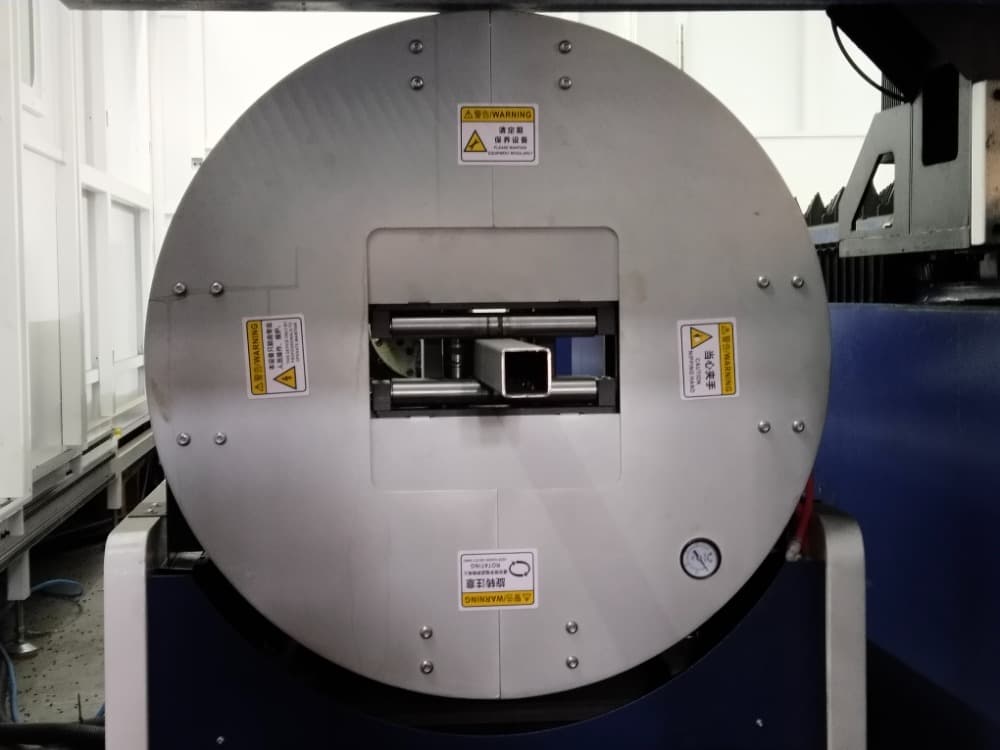

| Fiber tubes | Průměr od 15 mm do 220 mm | Délka 6000 mm |

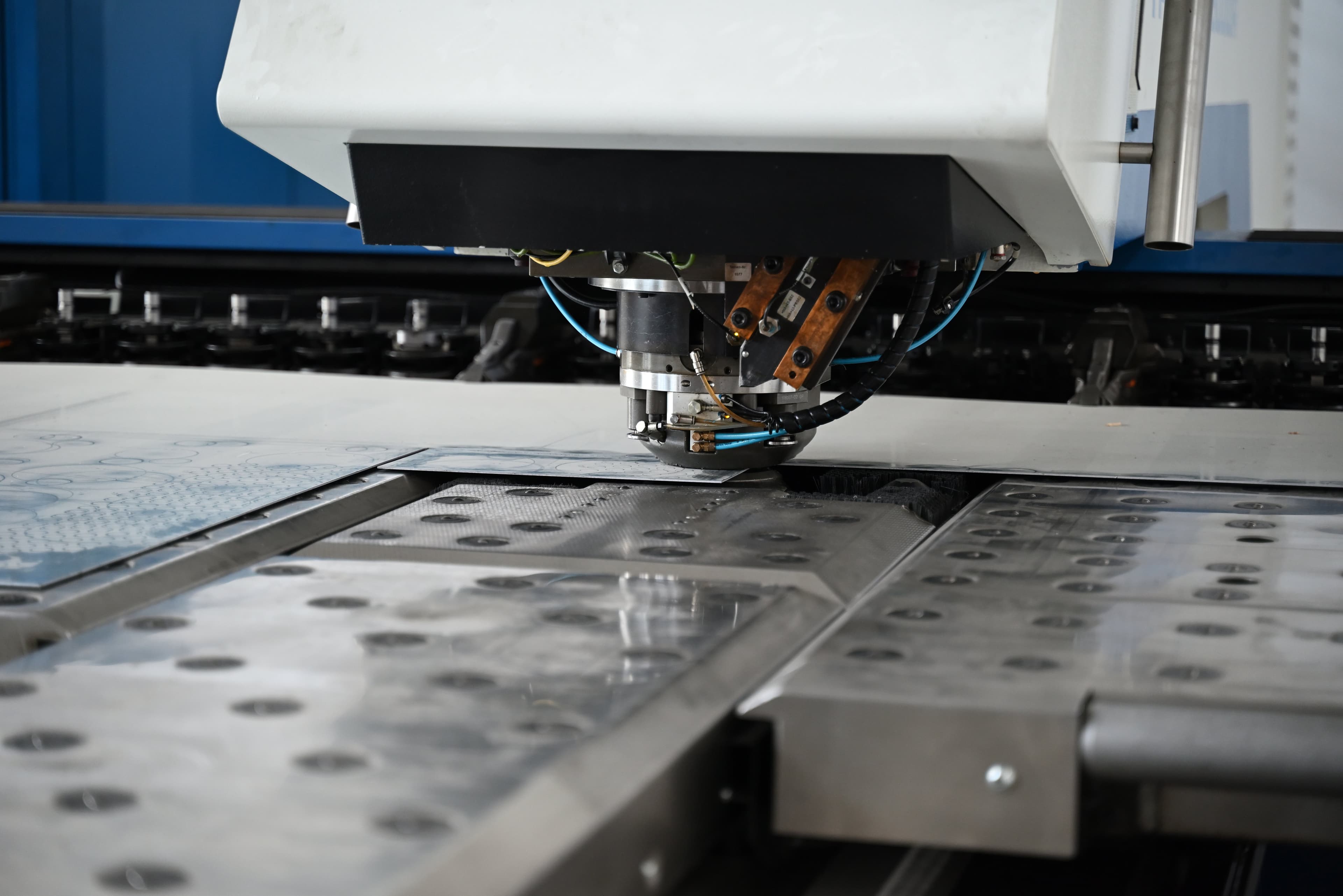

Vysekávání
| Stroj | Parametry (max/min délka, max/min tloušťka) | Max. rozměry výrobku |
|---|---|---|
| Trumatic TC 5000 R | Tváření až do výšky od 0,5 do 32 mm | Formát plechu 4000x1650 mm |

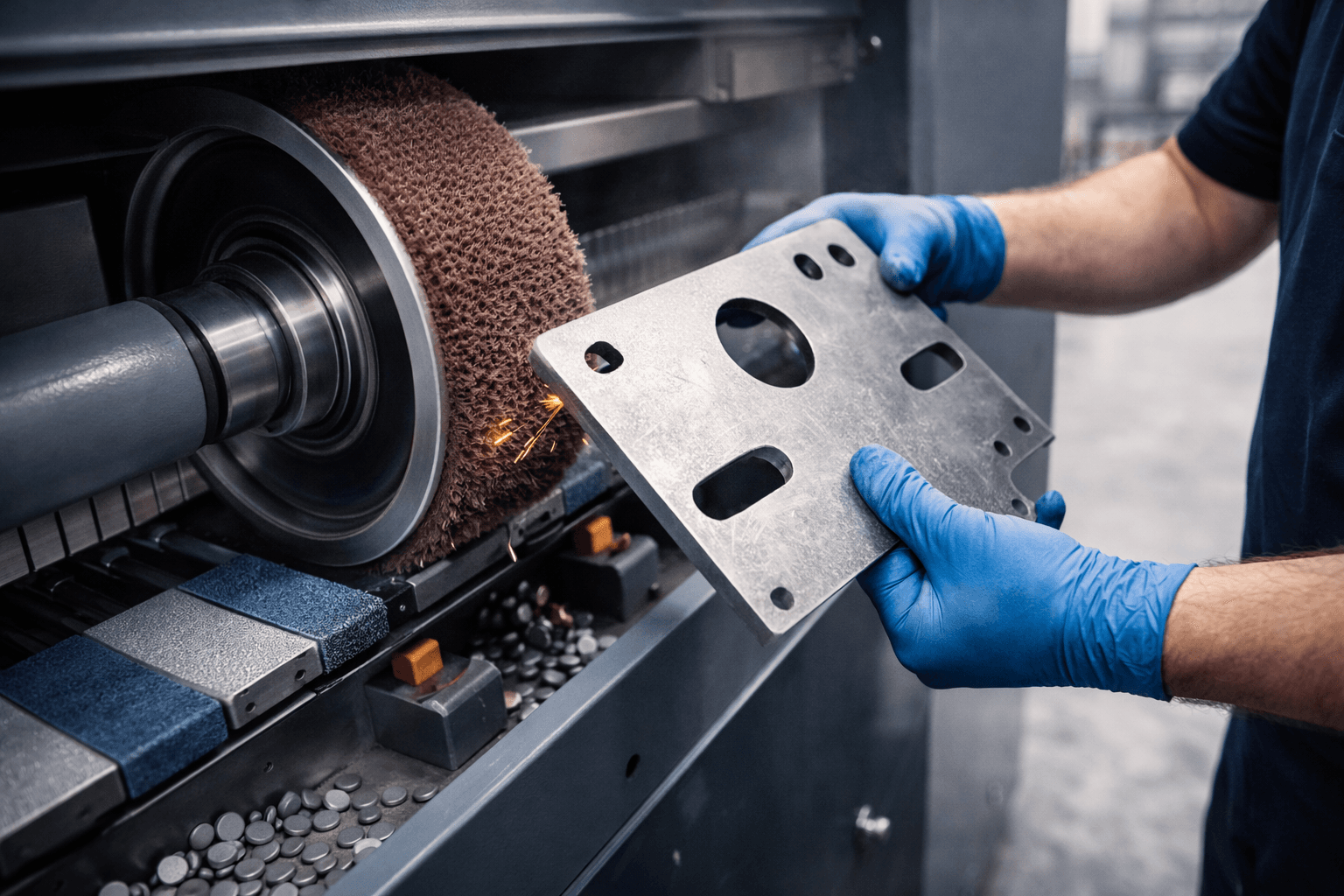

Odjehlení
| Stroj | Parametry (max/min délka, max/min tloušťka) | Max. rozměry výrobku |
|---|---|---|
| Deburring machine | ----- | Šířka 1300 mm Výška 50 mm |

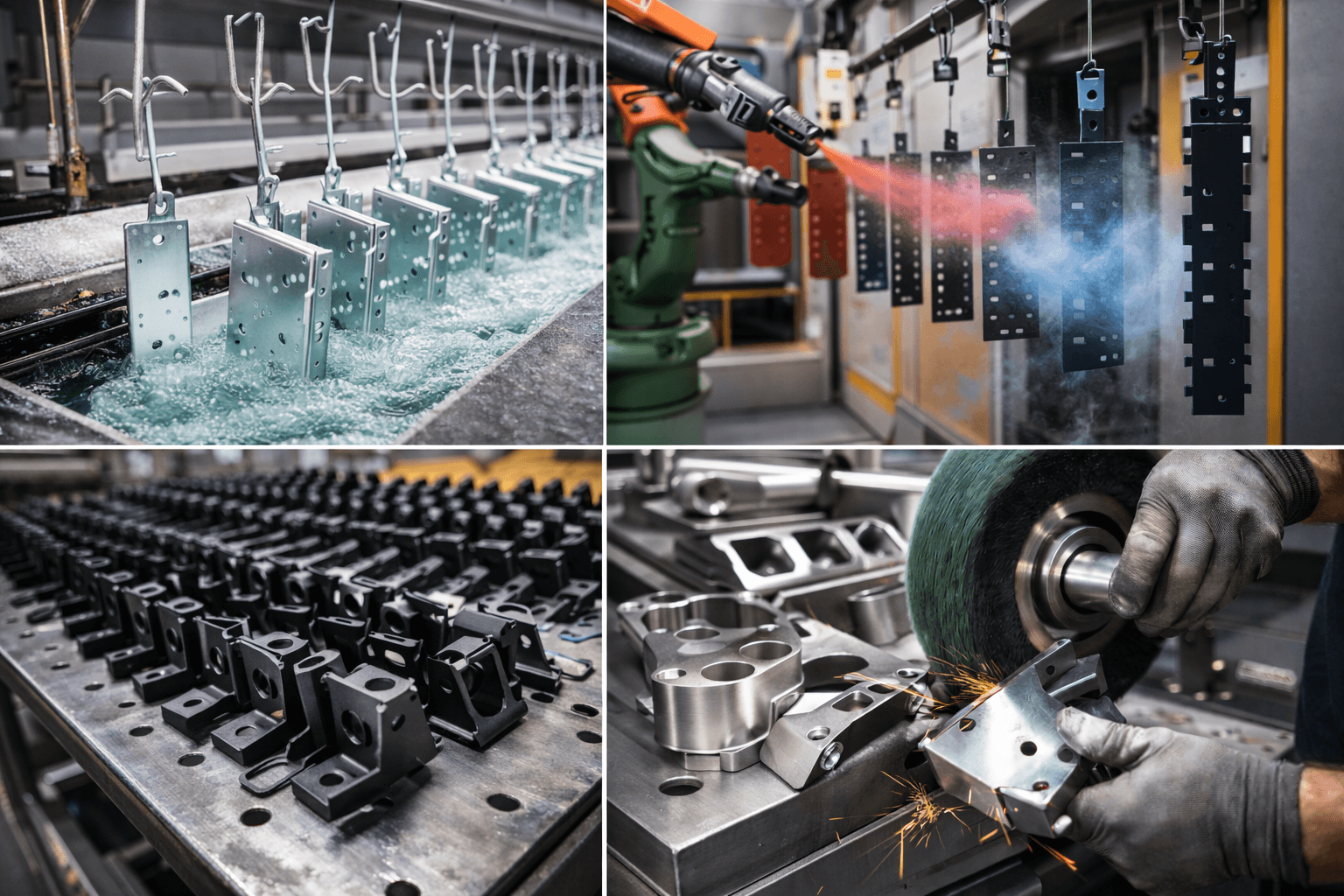

Povrchové úpravy
Nabízíme široký rozsah povrchových úprav, včetně mokrého a práškového lakování, žárového zinkování, černění a speciálních žárových nástřiků.
V kooperaci jsme schopné zajistit KTL (kataforézu) a zkoušky v solné komoře.
Nerezové dílce leštíme do vysokého lesku a upravujeme na základě požadavků i ochrannou pasivační vrstvou podle normy.
